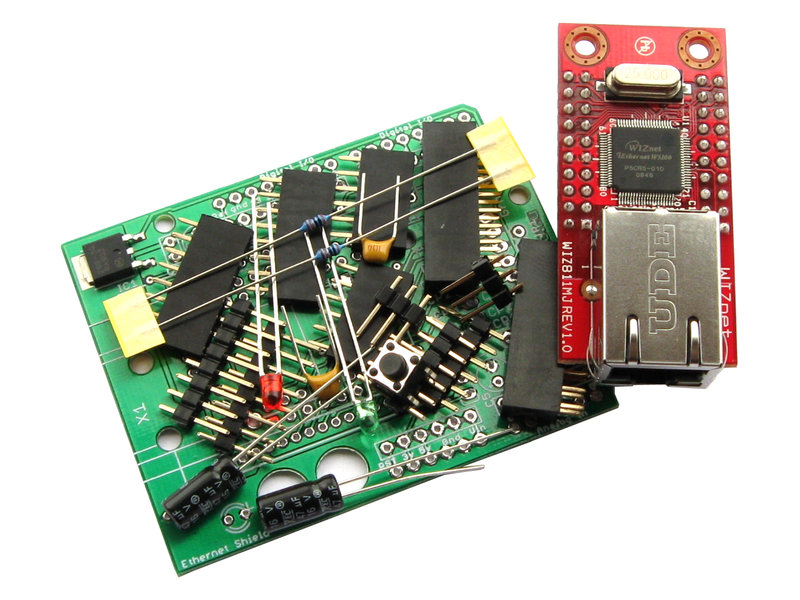

Особенности Freeduino E-Shield v1.21 Kit
Модуль поставляется в виде комплекта для самостоятельной сборки, включающего печатную плату, все необходимые элементы, а также модуль Wiz811mj или полностью соместимый FT811mj (http://www.efo.ru/doc/Wiznet/Wiznet.pl?466).
На печатную плату уже впаян стабилизатор напряжения, поскольку его самостоятельный монтаж в домашних условиях может вызвать сложности. К комплекту прилагается схема сборки, и монтаж оставшихся штыревых компонентов будет вполне под силу даже начинающим радиолюбителям.
Модуль также доступен в собранном виде.
Печатная плата и все элементы комплекта проходят электроконтроль перед отправкой.
Схема сборки
Перечень элементов:
| Наименование |
Кол-во |
Обозначение на схеме сборки, комментарий |
| Резистор 1 кОм |
2 |
R1, R2 |
| Неполярный конденсатор 100 нФ |
2 |
C2, C3 |
| Полярный конденсатор 47 мкФ |
2 |
C4, C5 |
| Светодиод красный |
1 |
L |
| Светодиод зеленый |
1 |
PWR |
| Кнопка |
1 |
RESET |
| Вилка штыревая 3x1 |
2 |
ICSP |
| Вилка штыревая 6x1 |
2 |
JP6, JP8 |
| Вилка штыревая 8x1 |
2 |
JP3, JP5 |
| Гнездо 6x1 |
2 |
JP7, JP9 |
| Гнездо 8x1 |
2 |
JP2, JP4 |
| Гнездо 10x2 |
2 |
JP10, JP11 |
| Стабилизатор MC33269D-3.3 |
1 |
IC1 (уже смонтирован) |
| Модуль Wiz811mj/FT811mj |
1 |
WIZ811MJ |
Замечания по сборке
Обращаем Ваше внимание на следующие замечания:
1. Соблюдайте правильную ориентацию полярных компонентов (светодиоды L, PWR; конденсаторы C4, C5), модуля Wiz811mj/FT811mj в соответствии со схемой сборки.
- У светодиодов анод имеет более длинный вывод, а на схеме анод указан знаком "+".
- Отрицательные выводы полярных конденсаторов отмечены знаками "-" на корпусе.
2. Для более качественного и ровного монтажа гнезд JP10, JP11 можно предварительно разместить их на ответных штырях модуля Wiz811mj/FT811mj. Аналогично, при монтаже вилок JP3, JP5, JP6, JP8 можно разместить их в гнездах платы Freeduino.

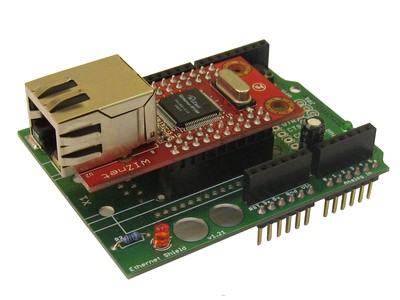

3. Рекомендуем при сборке сверяться с фотографиями собранного модуля, представленными на сайте.
Принципиальная схема по лицензии Creative Commons Attribution-ShareAlike 2.5
