Модуль E-Shield v1.21 предназначен для подключения к Arduino-совместимым платам Ethernet модулей Wiz811mj, X-Port, X-Port Direct. В силу малой распространенности модулей X-Port на территории РФ все дальнейшее описание приведено для варианта работы с модулем Wiz811mj, при подключении которого он полностью совместим со стандартной Arduino библиотекой Ethernet (библиотека входит в состав программного обеспечения Arduino с версии 0.12).
E-Shield v1.21 поставляется в комплекте с модулем Wiz811mj, либо с полностью совместимым с Wiz811mj модулем FT811mj ( http://www.efo.ru/doc/Wiznet/Wiznet.pl?466 ).
Модуль также доступен в виде набора для сборки (Kit).
Модуль поддерживает до четырех одновременных соединений по IP протоколам TCP и UDP. В настоящее время стандартная библиотека позволяет реализовать TCP-сервер и TCP-клиент.

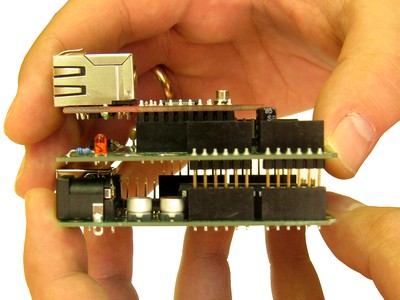

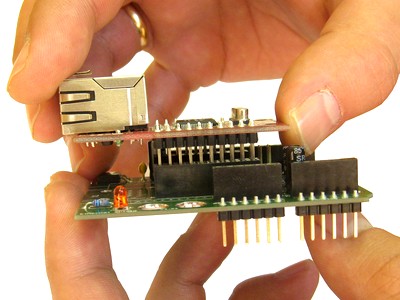

Модуль подключается к Freeduino с помощью установленных на нем разъъемов как показано на рисунках:
Поскольку установленный сетевой модуль физически затрудняет доступ к Freeduino, на лицевую сторону выведены все порты Freeduino, в том числе ICSP, а также кнопка сброса.
Freeduino использует цифровые порты 10, 11, 12 и 13 для обмена информацией с модулем, и они не могут использоваться для других целей.
Отдельно следует отметить целесообразность применения модуля E-Shield v1.21 при наличии меньшего по габаритам варианта E-Shield v2, которая заключается в возможности использовать сетевой модуль Wiz811mj/FT811mj самостоятельно. Микросхема W5100, являющаяся основой как E-Shield v2, так и Wiz811mj/FT811mj поддерживает несколько типов интерфейсов с микроконтроллером. Стандартная библиотека Arduino, и соответственно модули E-Shield используют вариант подключения по SPI. При необходимости реализации других интерфейсов одним из простых вариантов может стать применение модуля Wiz811mj/FT811mj.
Принципиальная схема по лицензии Creative Commons Attribution-ShareAlike 2.5
